Prozess-Bibliotheken
Unsere Prozess-Bibliothek umfassen Rohrleitungen, Armaturen, Messgeräte, Sensoren, Apparate, Maschinen, Getriebe und Mechanik. Durch standardisierte Bausteine ermöglichen sie effiziente Workflows, hohe Wiederverwendbarkeit und die Skalierbarkeit bis zu komplexen Automatisierungsprozessen – alles in Echtzeit.

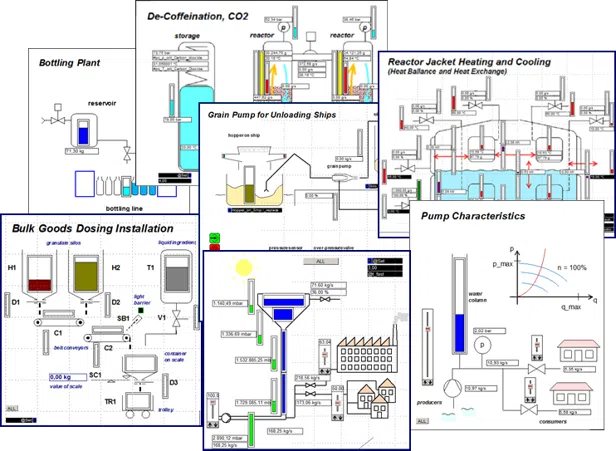

FlowT
Das WinMOD FlowT-Bibliothekspaket ermöglicht die umfassende Simulation von Materialflüssen für Flüssigkeiten, Gase und Schüttgüter. Es vereint grundlegende und spezialisierte Module, die je nach Anwendungsfall kombiniert werden können:
- Basic – bildet die Basis für Rohrleitungs- und Transportsimulationen mit Tanks, Ventilen, Pumpen und Sensoren.
- Temperaturen – thermisches Verhalten, inklusive Wärmetauschern, thermischen Massen und Heizquellen.
- Förderbänder – stellt Förderbänder und Schneckenförderer bereit und erlaubt eine realistische Abbildung von Transportprozessen.
- Druck – ergänzt druckabhängiges Fließverhalten, Pumpenkennlinien und Überläufe.
- Feuchtigkeit – ermöglicht die Simulation von Luftfeuchtigkeit, von Klimatisierung bis zur Trocknung in Industrieprozessen.
- Thermodynamik – liefert Bausteine für thermodynamische Gasprozesse, Kompressoren, Turbinen sowie Verdampfungs- und Kondensationsprozesse.
Dank der modularen Architektur reicht das Spektrum von einfachen, unidirektionalen Flüssen bis hin zu detaillierten Hydro- und Thermodynamik-Modellen. FlowT ist damit die universelle Grundlage für realistische Prozesssimulationen in zahlreichen Branchen.

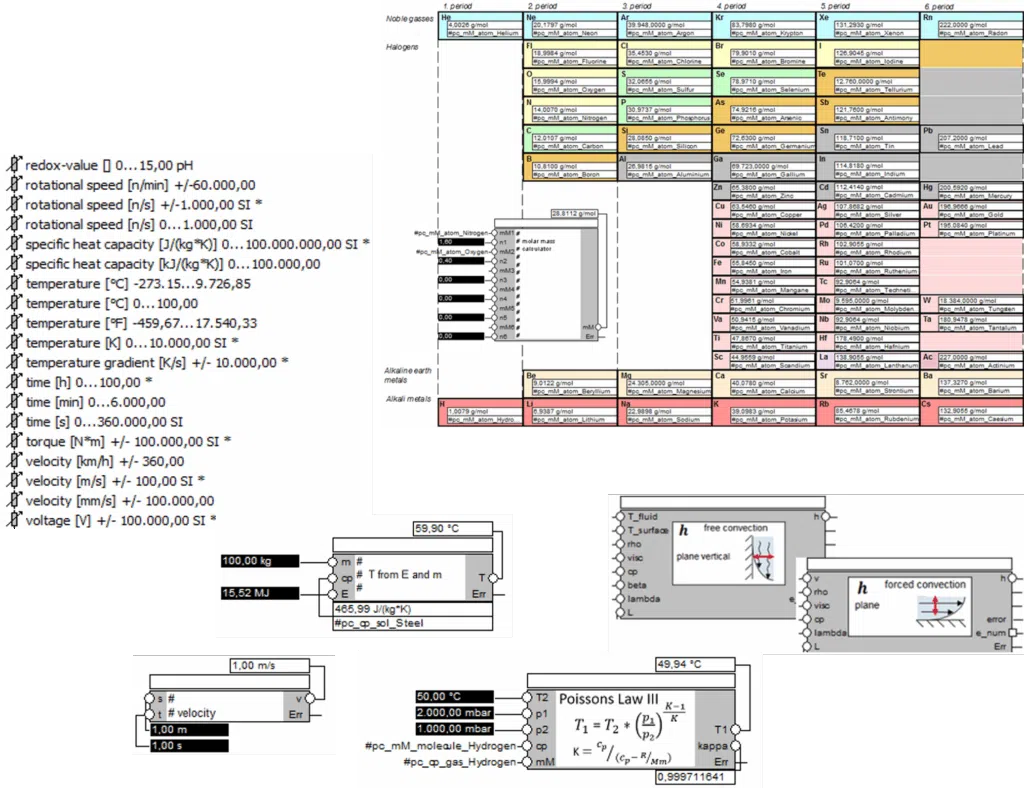

Physik
Diese Bibliotheken bilden das Fundament für jede physikalische Modellierung in WinMOD. Sie stellen eine konsistente Basis an Einheiten, Konstanten, Formeln und Modellen bereit, auf die alle weiteren Bibliotheken aufbauen.
- Einheiten – liefert eine umfangreiche Sammlung interner Analogformate für physikalische Größen wie Zeit, Masse, Winkel, Geschwindigkeit oder Volumen.
- Konstanten – stellt physikalische Konstanten und Materialeigenschaften, von Dichte bis Wärmekapazität, sowie zugehörige Formeln und Berechnungsmethoden zur Verfügung.
- Formelsammlung – bietet eine praxisnahe Sammlung relevanter physikalischer Formeln, sortiert nach Themen oder Ergebnisgrößen für schnellen Zugriff.
- Wärmeübertragung – ermöglicht die realitätsnahe Berechnung von Wärmeübertragungen und -flüssen, von einfachen Standardmodellen bis zu Expertenparametern mit Nusselt- und Prandtl-Zahlen.
Damit sichern unsere Physik-Bibliotheken präzise, effiziente und wiederverwendbare Simulationen für unterschiedlichste Projekte und Branchen.

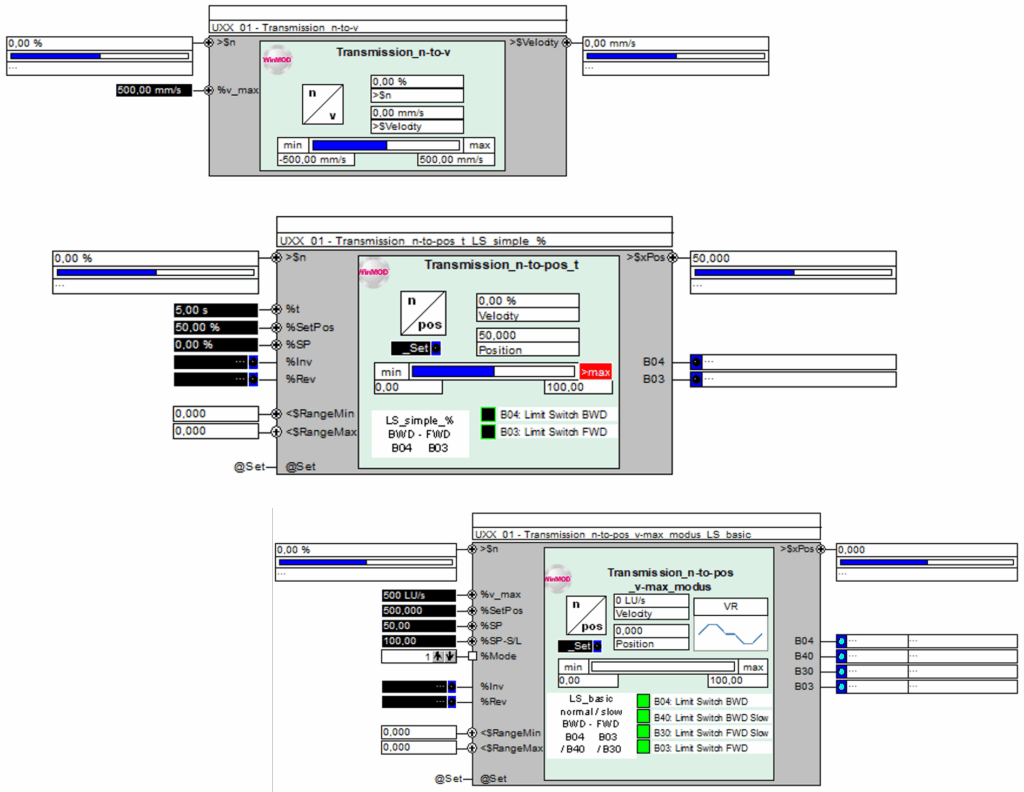

Getriebe und Mechanik
Diese Bibliotheken liefern Schnittstellen zur physikalischen Simulation oder 3D-Visualisierung. Sie übersetzen Prozent-Signale aus Antrieben in physikalische Größen wie Geschwindigkeit und Position und sorgen so für realitätsnahe Kopplung von Antrieben mit Mechaniken.
