Home of virtual commissioning since 1995
Virtuelle Inbetriebnahme von Maschinen und Anlagen in Echtzeit
Effiziente und sichere Anlagen planen, testen und optimieren
mithilfe von WinMOD-Echtzeit-Simulationen
Das WinMOD-Konzept
WinMOD ist die führende modulare Echtzeit-Simulationsplattform zur virtuellen Planung, Inbetriebnahme, Validierung und Optimierung von Automatisierungsprojekten. Mit WinMOD erstellen Sie funktionale Digitale Zwillinge zur Inbetriebnahme Ihrer Maschinen und Anlagen unter realistischen Bedingungen – einfach, schnell und sicher im Büro. Die Plattform koppelt Ihre Automatisierungssysteme nahtlos an das Verhaltensmodell und bietet, dank der Möglichkeit zur Prozess-, 3D- und verschiedener Co-Simulationen, umfassende Werkzeuge für die ganzheitliche Darstellung und Prüfung komplexer Automatisierungslösungen.
Sie sehen gerade einen Platzhalterinhalt von YouTube. Um auf den eigentlichen Inhalt zuzugreifen, klicken Sie auf die Schaltfläche unten. Bitte beachten Sie, dass dabei Daten an Drittanbieter weitergegeben werden.
Mehr Informationen
Virtuelle Inbetriebnahme (VIBN)
Durch die Virtuellen Inbetriebnahme (VIBN) mit WinMOD werden sicher und schnell Automatisierungssoftware und Automatisierungsstrukturen vor der realen Installation intensiv und risikofrei getestet. Das spart Zeit und Kosten, da mögliche Planungsfehler und Umsetzungsfehler bei der Programmierung frühzeitig erkannt und behoben werden.

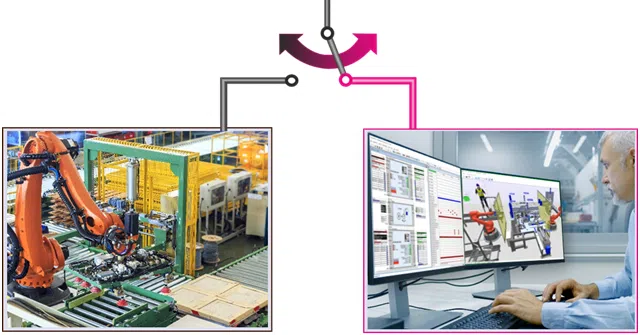

WinMOD unterstützt dabei sowohl reale Automatisierungssysteme (Hardware in the Loop = HIL) als auch virtuelle (Software in the Loop = SIL).
Factory Acceptance Test (FAT)
In verfahrenstechnisch geprägten Bereichen wie Chemie, Pharmazie, Baustoffe, Wasser oder Abwasser sind Factory Acceptance Tests (FAT) ein bewährter Bestandteil des Softwareprüfprozesses für Automatisierungssysteme. Früher mit hohem Hardwareeinsatz durchgeführt – etwa durch physische Schalter und Potentiometer – erfolgt der Test seit 1995 dank WinMOD als virtuelle Inbetriebnahme. Dabei werden alle Ebenen der Automatisierung getestet: von SPS über HMI bis zur Betriebsführungsebene (MES) – effizient, digital und realitätsnah.
Operator Training mit dem Digitalen Zwilling
Eine erfolgreich durchgeführte VIBN bzw. FAT mit WinMOD schafft die Grundlage für praxisnahes Operator Training System (OTS). Der daraus entstandene digitale Zwilling bildet Ihre automatisierte Anlage detailgetreu ab – inklusive Originalsoftwarestand aller beteiligten Automatisierungssysteme. In einer sicheren und realistischen Umgebung trainieren Bediener und Wartungspersonal typische Abläufe, Notfallszenarien und komplexe Prozesse – ohne Einfluss auf die reale Produktion. Das Verhalten der Anlage wird unter variierenden Bedingungen erfahrbar, Schulungen lassen sich flexibel wiederholen und passgenau an unterschiedliche Anforderungen anpassen.
Softwaretest
WinMOD schafft Testumgebungen für Entwickler und Ingenieure, um ihre AS-Software unter realistischen Bedingungen und variablen Lastszenarien zu erproben – ganz ohne Risiko. Durch die detailgetreue Simulation der gesamten Maschine/ Anlage können Fehler frühzeitig erkannt und behoben werden – noch bevor diese real installiert sind.
Diverse Manipulationsmöglichkeiten manuell, automatisiert und eingespielt über externe Softwaretesttools erlauben Prüfungsszenarien die in realer Umgebung nicht risikofrei möglich, aber notwendig sind.
Das schafft extreme Sicherheit für Programmierer, Inbetriebnehmer und alle an nachfolgenden in den Prozessen beteiligten Gewerke.

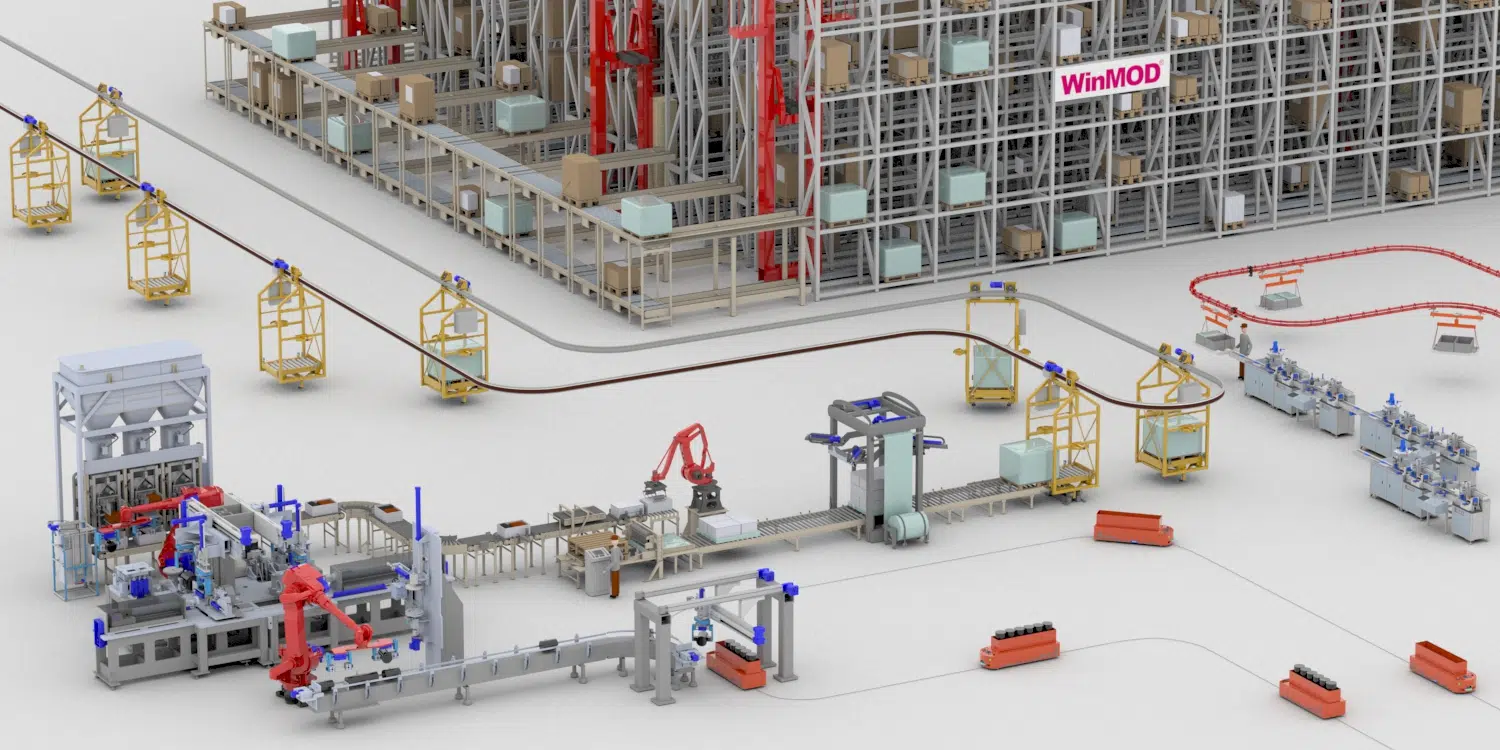

Fabrikautomation mit WinMOD
Ob Fertigungslinien mit Robotern oder komplexe, vollautomatisierte Warenlager: WinMOD bildet Ihre Fertigungs- und Transporttechnik realitätsnah ab. Virtualisiert werden Aktor- und Sensorsysteme, wie z.B. Frequenzumrichter, RFID, andere Identsysteme. Insbesondere Materialflusssysteme (MFS) werden für Strategietests gekoppelt.
- Behälterfördertechnik
- Palettenfördertechnik
- Automatische Lagersysteme
- Maschinenbau
- Robotik
- Pick-and-Place Anlagen
- Elektrohänge- und bodenbahnen
- Power-and-Free
- Fahrerlose Transportsysteme
- Fertigungslinien

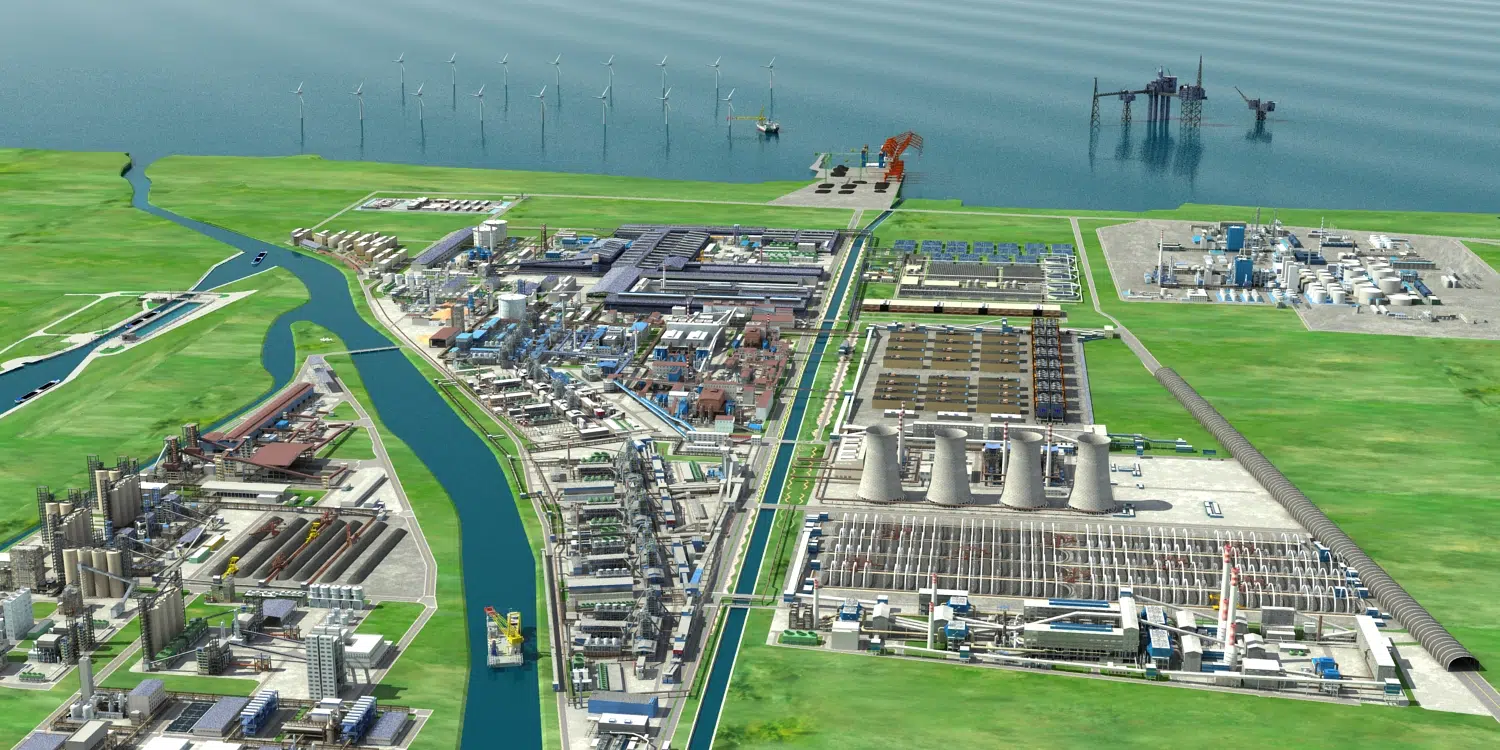

Prozessautomation mit WinMOD
Für die Simulation von Prozessen mit Flüssigkeiten, Gasen, Schüttgütern ist WinMOD das richtige System. Mit hoch-effizienten Bibliotheken können Sie Regelstrecken, chemische Reaktoren, Temperaturverläufe, Hydraulik-, Pneumatiksysteme in allen Varianten in Echtzeit virtualisieren. Koppeln Sie kleine und große Steuerungssysteme bis hin zu kompletten Prozessleitsystemen.
- Chemie/Pharmazie
- Biotechnologie
- Lebensmittel
- Montanindustrie

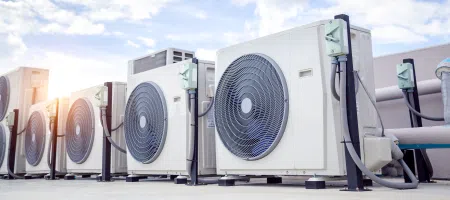

- Klima-/Kältetechnik
- Energie
- Wasser/Abwasser
- Verkehr und Infrastruktur
- Gebäudeautomation
- Schiffbau/Offshore Anlagen

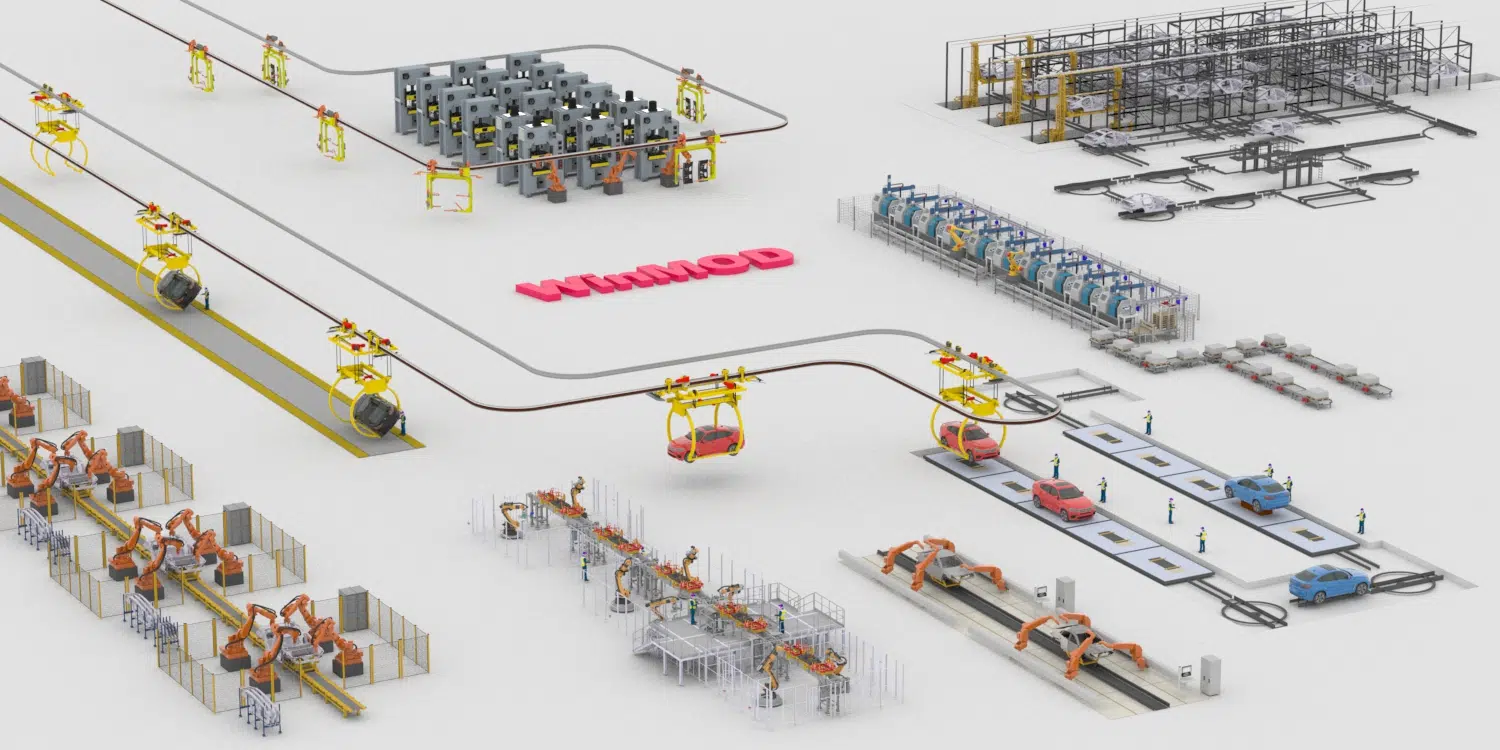

Automobilbau mit WinMOD
Mit WinMOD werden „echte“ virtuelle Autos gebaut. Vom Rohbau, über die „Hochzeit“ bis hin zur Endmontage werden Produktionsketten vollständige virtuell und realitätsnah abgebildet. Durch Integration von realen CAD-Daten und Virtualisierung in der Echtzeit-3D-Umgebung SIMLINE werden Projekte effizient erstellt.
- Presswerke
- Karosserie-Schweißzellen
- Lackierstraßen
- MAT-Grundmontage
- Batteriefertigung
- Palettenfördertechnik
- Automatische Karossenlager
- SKID-Fördertechnik
- Elekrohängebahn
- Schub-SKID-Linien
UNSERE LEISTUNG
Maßgeschneiderte Lösungen für Ihr Vorhaben
Bei WinMOD erhalten Sie nicht nur eine Echtzeit-Simulations-Software, wir unterstützen Sie darüber hinaus als zuverlässiger Ansprechpartner bei der Einführung des Systems in Ihren Workflow.
Präsentation
Wir stellen wir Ihnen unser WinMOD-System im Rahmen eines individuellen Remote-Workshops vor, in dem die wichtigsten Systemeigenschaften und Workflows erläutert werden.
Training
An Beispielprojekten trainieren wir mit Ihnen die richtige Vorgehensweise und Arbeitsweise in WinMOD. Das Training findet online statt und kann auch mit Bezug auf Kundenprojekten ausgerichtet werden.
Projektsupport
Für den Start in das erste WinMOD-Projekt unterstützen wir Sie im Rahmen unseres WinMOD-Projektsupports.
Engineering
Auf Wunsch übernehmen wir die Vorbereitung und den Test von firmenspezifischen Verhaltensmodellen, Prozess-Komponenten und WinMOD-SIMLINE Komponenten.
Mit den aktuellen Erweiterungen verbessert WinMOD die Verwaltung von Projektdaten und aufgezeichneten Informationen. Auch die Automatisierung über die WinMOD Tool API wurde weiter ausgebaut. Neue...
Mit einem Investitionsvolumen von rund 300 Millionen Euro ist das neue Schiffshebewerk Niederfinow ein entscheidendes Bauwerk für die Wasserstraßen- und Schifffahrtsverwaltung des Bundes (WSV). Um...
Mit den aktuellen Erweiterungen verbessert WinMOD die Anbindung moderner und bestehender Automatisierungssysteme. Im Fokus stehen B&R Automation Studio, das neue Produkt I300 sowie der TIA...
Häufig gestellte Fragen
Was bedeutet Virtuelle Inbetriebnahme? / Was ist Virtuelle Inbetriebnahme? / Was ist Virtual Commissioning?
Unter virtueller Inbetriebnahme versteht man das Testen und Validieren der Steuerung einer Anlage mithilfe eines digitalen Modells. Dabei können SPS-Programme, Roboterprogramme und weitere Steuerungsfunktionen sowie deren Zusammenspiel mit der virtuellen Anlage getestet und optimiert werden, bevor die reale Anlage vollständig aufgebaut und in Betrieb genommen wird.
Warum Virtuelle Inbetriebnahme? / Welche Vorteile bietet die Virtuelle Inbetriebnahme?
Die Virtuelle Inbetriebnahme bringt eine Zeitersparnis von bis zu 75 % bei der realen Inbetriebnahme auf der Baustelle. Die Kernvorteile beim Einsatz von WinMOD umfassen:
- Frühzeitige Fehlererkennung:Softwarefehler werden bereits entspannt im Büro gefunden und behoben, statt unter Zeitdruck auf der Baustelle.
- Massive Kostenreduktion:Sie vermeiden unvorhergesehene Verzögerungen beim Kunden, sparen teure Reisekosten für Last-Minute-Einsätze und eliminieren das Risiko von Hardwareschäden durch Kollisionen.
- Höhere Softwarequalität:Durch die unkomplizierte Simulation von Fehlerszenarien erreicht der Steuerungscode einen Reifegrad, der auf realen Maschinen aus Sicherheitsgründen gar nicht getestet werden könnte.
Welche wirtschaftliche Rechtfertigung gibt es für die Virtuelle Inbetriebnahme in der Automatisierungsindustrie?
Die wirtschaftliche Rechtfertigung (der ROI) der Virtuellen Inbetriebnahme lässt sich am besten über das Prinzip der radikalen Risikominimierung erklären. Jeder Fehler, der erst beim Kunden auf der realen Baustelle auffällt, kostet ein Vielfaches von dem, was seine Behebung im Büro gekostet hätte. Die Investition in eine WinMOD-Lizenz und die Zeit für den Modellaufbau amortisieren sich in der Praxis oft schon durch den allerersten verhinderten Anlagen-Crash.
Bei einer ganzheitlichen Betrachtung der Wirtschaftlichkeit beschränken sich die Vorteile nicht allein auf die Reduzierung von Reise- und Übernachtungskosten.Hier ist eine detaillierte Aufschlüsselung der Risiken, die durch WinMOD effektiv neutralisiert werden:
| Risikofaktor | Das reale Problem auf der Baustelle | Die wirtschaftliche Lösung durch Virtuelle Inbetriebnahme (bspw. mit WinMOD) |
| Testrisiken (Hardware) | Nicht ausreichend getesteter SPS-Code an echten Maschinen ist brandgefährlich. Fehlerhafte Steuerungslogik kann beispielsweise zu unerwarteten Bewegungsabläufen führen, wodurch Anlagenteile oder Werkstücke miteinander kollidieren und Schäden verursachen können. | Kostenlose Kollisionen: Im digitalen Zwilling geht nichts kaputt. Sie testen kritische Grenzbereiche und Not-Aus-Ketten absolut zerstörungsfrei und beliebig oft. |
| Menschliche Risiken | Inbetriebnehmer arbeiten vor Ort oft unter extremem Zeitdruck, leiden unter Jetlag oder Baustellenlärm. Ermüdung führt unweigerlich zu einer höheren Fehlerquote. Zudem ist das Arbeiten neben tonnenschweren, noch ungetesteten Maschinen ein enormes physisches Sicherheitsrisiko für das Personal. | Stressfreies Engineering: Der kritischste und fehleranfälligste Teil der Arbeit – das Debugging des Codes – wird in die ruhige, sichere und ergonomische Büroumgebung verlagert. Das schützt die Gesundheit und bindet Fachkräfte. |
| Versteckte Fehlerquellen | Moderne Anlagen bestehen aus zigtausenden I/O-Signalen. Ein simpler Dreher in der Sensorbelegung im E-CAD fällt mechanisch nicht auf, führt in der Software aber zum Systemstillstand. Auf der Baustelle beginnt dann die nervenaufreibende Nadel-im-Heuhaufen-Suche. | Maximale Transparenz: WinMOD visualisiert Signale und Logik in Echtzeit. Signalfehler werden durch die 3D-Simulation sofort sichtbar und können mit wenigen Klicks behoben werden, bevor das erste echte Kabel verlegt ist. |
| Finanzielle Risiken | Lieferverzug wird im Anlagenbau richtig teuer. Konventionalstrafen fressen bei Verzögerungen extrem schnell die komplette Projektmarge auf. Reale Inbetriebnahmen sind oft ein Flaschenhals, weil sie erst am Ende der Projektkette stattfinden können. | Terminsicherheit: Durch Concurrent Engineering müssen Programmierer nicht mehr warten, bis die Mechanik fertig verschraubt ist. Die Software wird parallel getestet, was die Durchlaufzeiten massiv verkürzt und den Auslieferungstermin sichert. |
Zusammenfassend: Die Virtuelle Inbetriebnahme ist wirtschaftlich gesehen keine reine „Simulations-Software“, sondern die effektivste Versicherungspolice gegen Vertragsstrafen, Hardwareschäden und Personalverschleiß, die ein Anlagenbauer heute abschließen kann.
Was ist ein Digitaler Zwilling? / Was ist ein Digitaler Zwilling einfach erklärt?
Ein Digitaler Zwilling ist das exakte virtuelle Abbild eines realen Objekts, Systems oder einer Anlage. Er entspricht nicht nur optisch dem Original, sondern bildet auch dessen Verhalten in Systemen wie WinMOD präzise ab. Wenn Sie in der Realität einen Knopf drücken, passiert etwas – der Zwilling macht digital genau dasselbe, was ihn zum zentralen Baustein der Industrie 4.0 macht.
Was macht ein Digitaler Zwilling?
Ein Digitaler Zwilling tauscht in Echtzeit Daten mit seiner realen Umgebung oder der angeschlossenen Steuerung aus. Er empfängt beispielsweise Steuerbefehle von der SPS (wie „Motor an“) und schickt das entsprechende Feedback (wie „Lichtschranke unterbrochen “) sofort über die WinMOD-Echtzeitsimulation zurück, wodurch ein geschlossener Regelkreis (Closed-Loop) entsteht.
Was bringt ein Digitaler Zwilling?
Ein Digitaler Zwilling macht unsichtbare Software-Prozesse sichtbar und Konstruktionsfehler berechenbar. Betreiber und Planer profitieren nachhaltig:
- Er fungiert als extrem sichere Sandbox für das Engineering.
- Optimierungen (z. B. das Erhöhen von Taktzeiten) können gefahrlos getestet werden.
- Umbauten oder Erweiterungen (Retrofits) lassen sich virtuell erproben, ohne die laufende Produktion im Werk anhalten zu müssen.
KONTAKT
Starten Sie Ihr Projekt mit WinMOD
Wir beraten und unterstützen Sie gern beim ersten Projekt. Sie können nach einer kleinen Online-Einweisung direkt mit WinMOD loslegen und testen.
Ein Anruf genügt!
