Presswerke
Herstellung von strulturellen Karosserieteilen aus Blechcoils

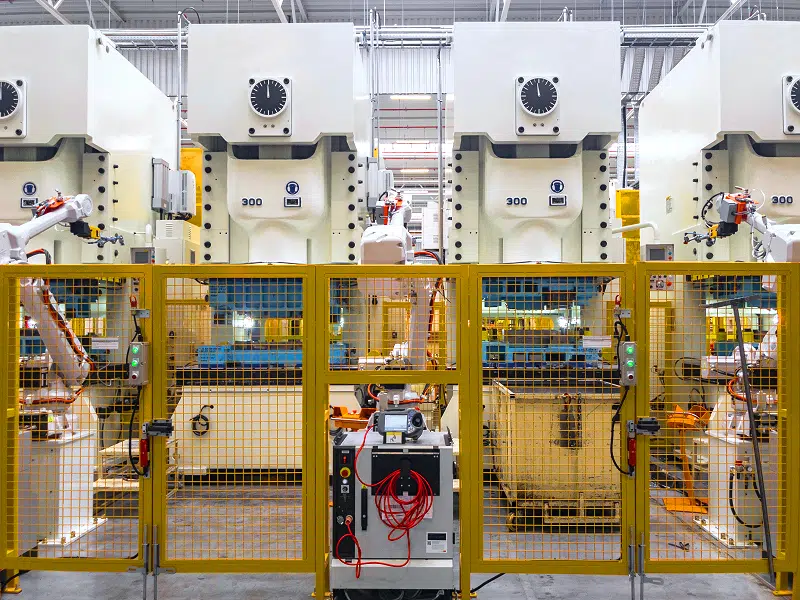

Tandem-Pressenstraßen
Presswerke formen Platinen mit hochdynamischen Pressen zu präzisen Karosserie‑ und Strukturteilen. Es gibt Pressen, Förderstrecken und Industrieroboter mit einem hohen Grad der Automatisierung und eng getakteten Prozessfenstern. Bei der Virtuellen Inbetriebnahme (VIBN) von Pressenstraßen ist es daher eine zentrale Anforderung das Zusammenspiel dieser Systeme zu testen. Für die Fördertechnik bietet das WinMOD-SIMLINE System eine Vielzahl an Rollenbahnen, Kettenförderer, Dreh-, Hub- und Verfahrwagen als 3D-Elemente. Für die dazugehörige Antriebstechnik gibt es virtuelle Gerätebibliotheken, die das steuerungsrelevante Verhalten simulieren. Für das Zu- und Abführen durch Roboter oder Transferachsen sind viele verschiedene 3D Roboter-Bibliotheken und 3D-Portalsysteme verfügbar.
Die virtuellen Karosserieteile und Coils laufen über die 3D-Bänder und werden durch 3D-Sensorik konturgenau erfaßt und mit Robotern oder Transferachsen in die Pressen geladen.
Zur VIBN werden dann die einzelnen Steuerungen an das WinMOD System per Feldbus gekoppelt und die virtuellen Geräte mit den SPS-Signalen verdrahtet. So läßt sich der gesamte Materialfluss in Pressstraßen in Echtzeit virtuell in Betrieb nehmen.

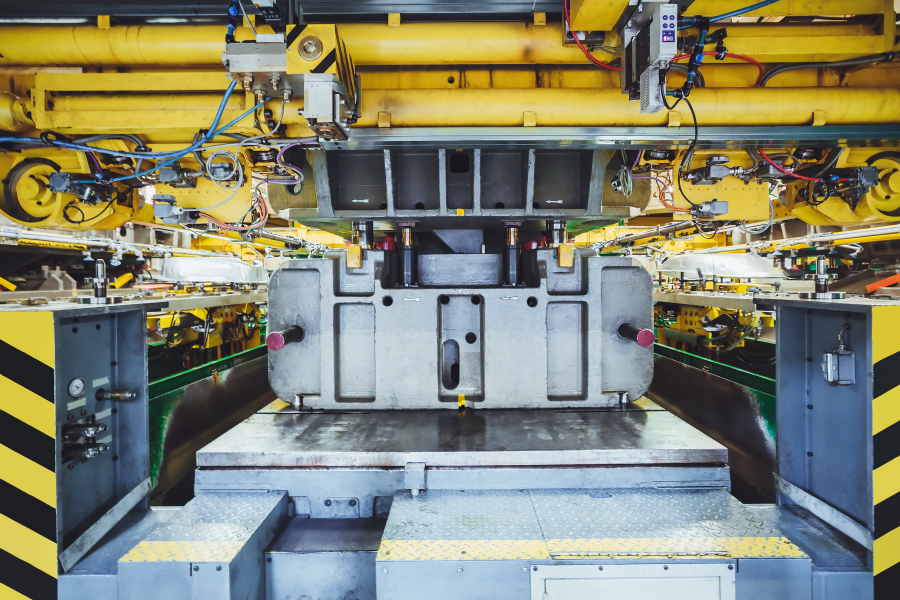

Press- und Materialvorgänge
Wenn es um die eigentlichen Press- und Materialvorgänge geht, stehen natürlich ganz andere Prozesse im Vordergrund wie Kalt‑ und Warmumformungen oder das Tiefziehverhalten in den einzelnen Pressenstationen. WinMOD ist kein System um eine FEM‑basierte Umformsimulation durchzuführen, denn dafür gibt es Spezialtools die als Offline-Simulation ganz andere Anforderungen haben. Sie können aber die Ergebnisse d.h. Pressenfunktionen oder Datensätze der Fahrkurven in WinMOD integrieren. Durch die Echtzeitsimulation erhalten Sie so realistische Pressenzeiten und testen z.B. deren Einfluss auf die Gesamtanlage.
Zur 3D-Visualisierung Ihrer Pressen können Sie deren 3D-CAD-Daten importieren und im WinMOD-SIMLINE 3D-Editor bearbeiten und die beweglichen Teile mit den Online-Achswerten verbinden. Für die Thermische Prozesse nutzen Sie wieder Elemente aus den WinMOD-Bibliotheken. Das sind dann virtuelle Pumpen, Ventile, Heizelemente, Druckbehälter und Temperatursensoren, die Sie zu Regelstrecken kombinieren und die dann ihre Werte und Zustände mit dem Steuerungssystem austauschen, genauso wie in der Realität.
